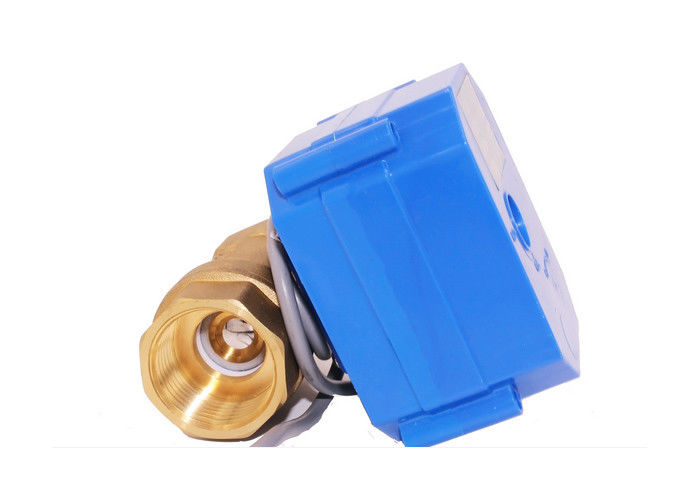

Boiler 2 Port Motorized Valve PN10 Kuningan Dengan Sambungan Benang

2 katup pemanas zona port untuk bahan badan katup zona boiler: kuningan, PN10



Deskripsi Produk

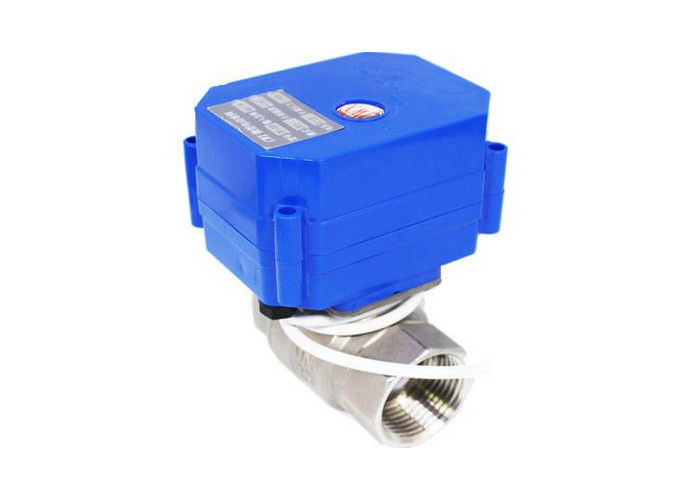

Katup bola bermotor mini ini dimaksudkan untuk digunakan di sirkuit tertutup saja.Katup kontrol zona kami adalah rangkaian katup zona bermotor 2 arah, yang dilengkapi dengan aktuator motor untuk digunakan dalam sistem pemanas dan pendingin.Katup bola kuningan atau stainless tersedia di DN15-32, PN10 dengan sambungan ulir.Aktuator dikendalikan oleh sinyal 2-titik dan direkomendasikan untuk fungsi on / off, tersedia untuk catu daya 230V AC, 50 / 60Hz atau DC.

fitur

• Gearbox logam dan desain roda gigi logam, kebisingan rendah, bekerja dengan andal
• Umur panjang: lebih dari 100000 lingkaran
• Batas listrik dan desain batas mesin, terletak secara akurat, hindari gigi berjalan terus menerus.
• Perakitan sudut mufti, mudah dipasang
• Struktur bola apung, tidak ada kebocoran, sangat cocok untuk kondisi polusi berat.
• Dapat bekerja di ruang air boiler, substitusi yang baik untuk katup solenoid



Aplikasi

Keuntungan

• Badan katup kokoh dengan desain struktur yang wajar, dan bahan terbaik untuk digunakan

Tidak.	Milik kita	Produk normal
Segel poros katup	Segel empat kali lipat	Segel ganda
Segel kacang	Lapisan lem super anaerobik otomatis, Pengencangan torsi yang konsisten	Lem anaerobik manual, pengencangan torsi yang tidak merata dan tidak konsisten
Segel antara badan katup dan rumah	Alur segel	tidak ada
Torsi	Halus dan ringan	Berat, tidak konsisten
Drainase	Iya	tidak ada



Data teknis

Model	60P
Bekerja Amp (mA)	Max100mA (CR04 kecuali Max150mA)
Perlindungan	IP65
Daya (W)	<5
Operasikan Tekanan (Mpa)	PN10
Torsi (NM)	6
Jarak dia	DN8-32
Buka / tutup (S)	<8 dtk
Volt kerja.(V)	DC3-6V, DC12V, AC / DC9-24V, AC220V, AC85-265V
Suhu media (℃)	0-90
Kontrol	CR01, CR02, CR02 +, CR03, CR03A, CR03T, CR04 CR05, CR06



Opsi kabel

• Dua kabel dan polaritas terbalik (DC3-6V / DC12V / DC24V)

1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Sambungan SW ke CLOSE, valve menutup, mendapatkan posisi, otomatis mati, valve tetap pada posisi side pass (tertutup penuh)

• Tiga kabel dan dua titik kontrol (DC3-6V / DC12V / DC24V)

1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Sambungan SW ke CLOSED, valve menutup, mendapatkan posisi, otomatis mati, valve tetap pada posisi side pass (tertutup penuh)

Catatan: AC24V / AC220V hanya dapat digunakan untuk katup listrik seri 50K

• tiga kabel & pengembalian fail-safe / power-off (DC9-24V)

1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi dan secara otomatis mati, katup tetap

posisi terbuka penuh

2. Memutuskan SW ke CLOSE, katup menutup, mendapatkan posisi dan mati secara otomatis, posisi katup tetap tertutup sepenuhnya

Catatan: Karena power-off dan katup akan kembali secara otomatis, dan kabel RD / G (B) / Y (B) 3 tidak dapat dinyalakan bersama untuk menjaga katup tetap aman

• tiga kabel kontrol satu titik (DC3-6V / ADC9-24V / AC220V)

1. Menghubungkan SW, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Memutuskan SW, katup menutup, mendapatkan posisi, secara otomatis mati, posisi katup tetap tertutup sepenuhnya

Catatan: Jika daya adalah tegangan DC dan Kabel Merah adalah "+", Kabel Biru adalah "-"

• diagram pengkabelan (sudut dapat disesuaikan) (DC9-24V)

1. SW1 terbuka, SW2 terbuka, valve tutup penuh, posisi valve tetap tutup penuh

2. SW1 tutup, SW2 terbuka, buka katup 30 derajat, maka posisi katup tetap terbuka pada posisi 30 derajat

3. SW2 tutup, SW1 terbuka, buka katup 60 derajat, posisi katup terbuka 60 derajat

4. SW1 tutup, SW2 tutup, klep terbuka penuh, posisi klep tetap terbuka penuh

• diagram pengkabelan (sudut dapat disesuaikan) (DC9-24V)

1. Menghubungkan SW, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Memutuskan SW, menutup katup, mendapatkan posisi, secara otomatis mati, posisi katup tetap tertutup sepenuhnya

• diagram pengkabelan (dua kabel dan pengembalian fail-safe / power-off)(DC3-6V / ADC9-24V / AC220V)

1. SW menghubungkan, katup terbuka, mendapatkan posisi dan power off secara otomatis, katup tetap posisi buka / tutup penuh

2. SW memutuskan hubungan, katup menutup, mendapatkan posisi dan daya mati secara otomatis, katup tetap posisi buka / tutup penuh

• lima kabel pengontrol mikro dengan umpan balik sinyal (DC3-6V / 12V / 24V)

1. Menghubungkan SW dan OPEN, katup terbuka, mendapatkan posisi kabel hijau mengeluarkan sinyal OLS, pengontrol menguji sinyal OLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap terbuka penuh

2. Menghubungkan SW dan CLOSE, katup ditutup, mendapatkan posisi kabel merah mengeluarkan sinyal CLS, pengontrol menguji sinyal CLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap tertutup sepenuhnya,

Catatan: Pastikan kabel sinyal "merah", "hitam" dan "hijau" dihubungkan terlebih dahulu, kemudian sambungkan kabel daya "kuning" dan "biru"
