Bangunan Hijau, Emisi Karbon Rendah
| Tempat asal: | Cina |
|---|---|
| Nama merek: | Runpaq |
| Sertifikasi: | CE |
| Nomor model: | 20P1D-T2-15-2 |
| Kuantitas min Order: | 50 buah |
| Harga: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| Kemasan rincian: | kotak + karton sampah + palet |
| Waktu pengiriman: | 15-21 hari |
| Syarat-syarat pembayaran: | L / C, T / T, D / A, D / P, Western Union |
| Menyediakan kemampuan: | 200000 set / bulan |
| Diameter: | DN15-DN40 (dua arah atau tiga arah) | bekerja saat ini: | <80 mA |
|---|---|---|---|
| Tegangan: | DC5V / DC12V | kekuasaan: | kurang dari 2W |
| momen: | 2nm | Buka / Tutup waktu: | <i>< 7 seconds (2 way);</i> <b><7 detik (2 arah);</b> <i><13 seconds (3 way)</i> <b><13 |
| Nama Produk: | katup zona pemanas sentral | Pemakaian: | Pemanasan Hidronik, pendinginan, HVAC, boiler, sistem geotheramal dengan pompa panas sumber air |
| Menyoroti: | katup zona alas tiang,katup zona alas tiang DC12V,katup zona 3 arah DC12V |
||

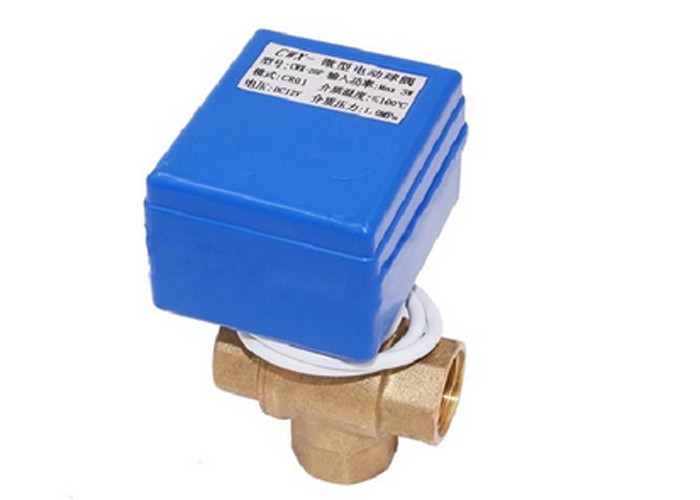

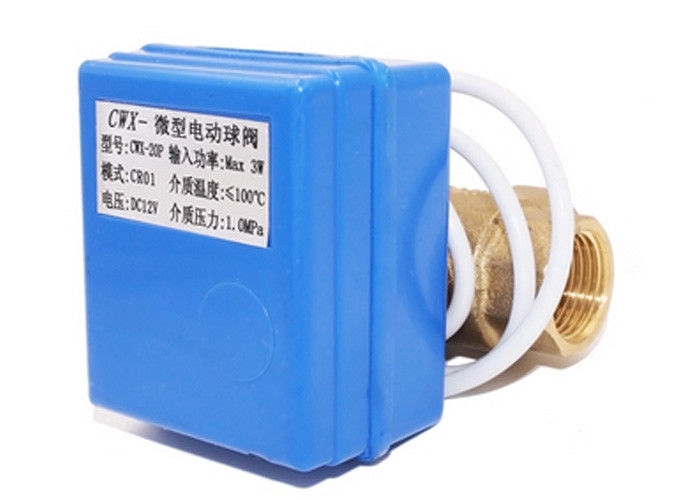

Katup zona 3 arah untuk pemanasan alas tiang, katup pemanas zona dengan motor aktuator
Deskripsi Produk
Dalam sistem pemanas dan pendingin sentral, Zone Control Valve adalah saklar yang merupakan bagian dari aliran air, sistem proteksi kebakaran pada suatu gedung.Tujuan utamanya adalah untuk mengatur aliran air di “zona” atau area yang ditentukan dan di beberapa bangunan, berdasarkan lantai / level, sehingga dinamai katup kontrol zona.Katup kontrol zona kami adalah sistem yang dirancang untuk memisahkan area jika terjadi perawatan dan untuk mendapatkan indikasi zona yang berbeda.Katup kontrol zona kuningan kami, tersedia dari DN15 hingga DN32, dan banyak port koneksi ulir yang berbeda.
fitur
1. Umur panjang yang ekstrim;
2. Manual Override, katup dapat dioperasikan saat listrik mati;
3. Indikator dimensi dan posisi mini
4. Kinerja penyegelan yang baik, kandang IP65
Aplikasi
Keuntungan
| Tidak. | Milik kita | Produk normal |
| Segel poros katup | Segel empat kali lipat | Segel ganda |
| Segel kacang | Lapisan lem super anaerobik otomatis, Pengencangan torsi yang konsisten | Lem anaerobik manual, pengencangan torsi yang tidak merata dan tidak konsisten |
| Segel antara badan katup dan rumah | Alur segel | tidak ada |
| Torsi | Halus dan ringan | Berat, tidak konsisten |
| Drainase | Iya | tidak ada |
Data teknis
| Model | 20P-1.0A |
| Bekerja Amp (mA) | Maks 80 |
| Perlindungan | IP65 |
| Daya (W) | <2 |
| Operasikan Tekanan (Mpa) | PN10 |
| Torsi (NM) | 2 |
| Jarak dia | DN8-32 (Lurus);DN15-20 (Tee, tiga arah) |
| Buka / tutup (S) | Lurus: <7s;Tiga cara: <13s |
| Volt kerja.(V) | DC3-6V, DC12V |
| Suhu media (℃) | 0-90 |
| Kontrol | CR01, CR02, CR05 |
| Bahan bodi katup | Port koneksi | Diameter | D | L | H | W |
| (mm) | (Kg) | |||||
| Kuningan | Kedua benang betina berdiameter penuh | DN8 | 8 | 46 | 31 | 0.232 |
| DN10 | 8 | 46 | 31 | 0.231 | ||
| DN15 | 15 | 57 | 38 | 0.308 | ||
| DN20 | 15 | 66 | 38 | 0,389 | ||
| DN25 | 20 | 72 | 47 | 0.478 | ||
| Vertikal 3 arah | DN15 | 12 | 63 | 49 | 0.31 | |
| DN20 | 15 | 66 | 53 | 0,367 | ||
| Benang wanita-pria | DN15 | 15 | 63 | 38 | 0.307 | |
| DN20 | 15 | 66 | 38 | 0.337 | ||
| DN32 | 20 | 76 | 50 | 0,569 | ||
| Keduanya benang laki-laki | DN15 | 15 | 68 | 38 | 0.299 | |
Opsi kabel
1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh
2. Sambungan SW ke CLOSE, valve menutup, mendapatkan posisi, otomatis mati, valve tetap pada posisi side pass (tertutup penuh)
1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh
2. Sambungan SW ke CLOSED, valve menutup, mendapatkan posisi, otomatis mati, valve tetap pada posisi side pass (tertutup penuh)
Catatan: AC24V / AC220V hanya dapat digunakan untuk katup listrik seri 50K
1. Menghubungkan SW, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh
2. Memutuskan SW, menutup katup, mendapatkan posisi, secara otomatis mati, katup tetap pada posisi melewati (tertutup penuh)
Catatan: Jika daya adalah tegangan DC dan Kabel Merah adalah "+", Kabel Biru adalah "-"
1. SW menghubungkan, katup terbuka, mendapatkan posisi dan power off secara otomatis, katup tetap posisi buka / tutup penuh
2. SW memutuskan hubungan, katup menutup, mendapatkan posisi dan daya mati secara otomatis, katup tetap posisi buka / tutup penuh
1. Menghubungkan SW dan OPEN, katup terbuka, mendapatkan posisi kabel hijau mengeluarkan sinyal OLS, pengontrol menguji sinyal OLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap terbuka penuh
2. Menghubungkan SW dan CLOSE, katup ditutup, mendapatkan posisi kabel merah mengeluarkan sinyal CLS, pengontrol menguji sinyal CLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap tertutup sepenuhnya,
Catatan: Pastikan kabel sinyal "merah", "hitam" dan "hijau" dihubungkan terlebih dahulu, kemudian sambungkan kabel daya "kuning" dan "biru".
