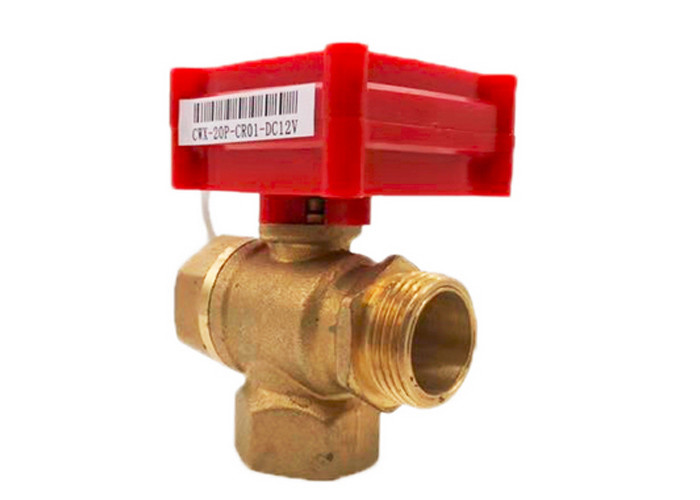

Katup Pemanas Zona 1.0 Mpa 3 Kabel 2 Titik Kontrol Aliran Air DN40

3 kabel 2 titik katup pemanas zona kontrol, katup kontrol aliran air panas 95 ℃



Deskripsi Produk



Katup kontrol zona pemanasan kami tersedia dari DN15 hingga DN32, dan banyak port sambungan ulir yang berbeda. TKatup kontrol zona CW25S miliknya memiliki fungsi BUKA / TUTUP manual jika tidak ada listrik, angkat manual menangani dan menyalakan atau mematikannya, dan itu akan menjadi panas ketika salah satu zona lain panggilan untuk panas. Mereka dapat digunakan untuk kontrol aliran air panas, sirkulator zonasi prioritas, atau kontrol kipas, sistem pemanas dan pendingin sentral.

fitur

1. Umur panjang yang ekstrim;

2. Manual Override, katup dapat dioperasikan saat listrik mati;

3. Indikator dimensi dan posisi mini;

4. Kinerja penyegelan yang baik, kandang IP65.



Aplikasi

Keuntungan

• Badan katup kokoh dengan desain struktur yang wajar, dan bahan terbaik untuk digunakan

Tidak.	Milik kita	Produk normal
Segel poros katup	Segel empat kali lipat	Segel ganda
Segel kacang	Lapisan lem super anaerobik otomatis, Pengencangan torsi yang konsisten	Lem anaerobik manual, pengencangan torsi yang tidak merata dan tidak konsisten
Segel antara badan katup dan rumah	Alur segel	tidak ada
Torsi	Halus dan ringan	Berat, tidak konsisten
Drainase	Iya	tidak ada



Data teknis

Model	20P-1.0A
Bekerja Amp (mA)	Maks 80
Perlindungan	IP65
Daya (W)	<2
Operasikan Tekanan (Mpa)	PN10
Torsi (NM)	2
Jarak dia	DN8-32 (Lurus);DN15-20 (Tee, tiga arah)
Buka / tutup (S)	Lurus: <7s;Tiga cara: <13s
Volt kerja.(V)	DC3-6V, DC12V
Suhu media (℃)	0-90
Kontrol	CR01, CR02, CR05

Bahan bodi katup	Port koneksi	Diameter	D	L	H	W
			(mm)			(Kg)
Kuningan	Kedua benang betina berdiameter penuh	DN8	8	46	31	0.232
		DN10	8	46	31	0.231
		DN15	15	57	38	0.308
		DN20	15	66	38	0,389
		DN25	20	72	47	0.478
	Vertikal 3 arah	DN15	12	63	49	0.31
		DN20	15	66	53	0,367
	Benang wanita-pria	DN15	15	63	38	0.307
		DN20	15	66	38	0.337
		DN32	20	76	50	0,569
	Keduanya benang laki-laki	DN15	15	68	38	0.299



Opsi kabel

• Dua kabel dan polaritas terbalik (DC3-6V / DC12V)

1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Sambungan SW ke CLOSE, valve menutup, mendapatkan posisi, otomatis mati, valve tetap pada posisi side pass (tertutup penuh)

• Tiga kabel dan dua titik kontrol (DC3-6V / DC12V / DC24V)

1. Menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Sambungan SW ke CLOSED, valve menutup, mendapatkan posisi, otomatis mati, valve tetap pada posisi side pass (tertutup penuh)

Catatan: AC24V / AC220V hanya dapat digunakan untuk katup listrik seri 50K

• Tiga kabel dan satu titik kontrol (DC3-6V / 12V)

1. Menghubungkan SW, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh

2. Memutuskan SW, menutup katup, mendapatkan posisi, secara otomatis mati, katup tetap pada posisi melewati (tertutup penuh)

Catatan: Jika daya adalah tegangan DC dan Kabel Merah adalah "+", Kabel Biru adalah "-"

• Dua kabel dan power off return (DC3-6V / ADC9-24V / AC220V)

1. SW menghubungkan, katup terbuka, mendapatkan posisi dan power off secara otomatis, katup tetap posisi buka / tutup penuh

2. SW memutuskan hubungan, katup menutup, mendapatkan posisi dan daya mati secara otomatis, katup tetap posisi buka / tutup penuh

• Lima kabel mikrokontroler dengan umpan balik sinyal (DC3-6V / 12V)

1. Menghubungkan SW dan OPEN, katup terbuka, mendapatkan posisi kabel hijau mengeluarkan sinyal OLS, pengontrol menguji sinyal OLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap terbuka penuh

2. Menghubungkan SW dan CLOSE, katup ditutup, mendapatkan posisi kabel merah mengeluarkan sinyal CLS, pengontrol menguji sinyal CLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap tertutup sepenuhnya,

Catatan: Pastikan kabel sinyal "merah", "hitam" dan "hijau" dihubungkan terlebih dahulu, kemudian sambungkan kabel daya "kuning" dan "biru".
