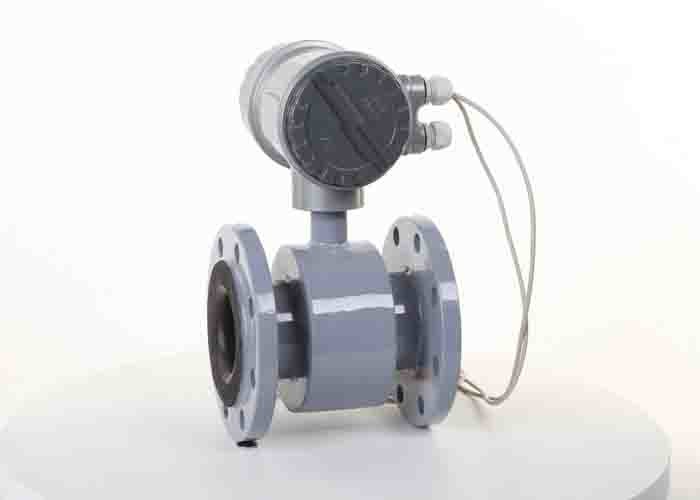

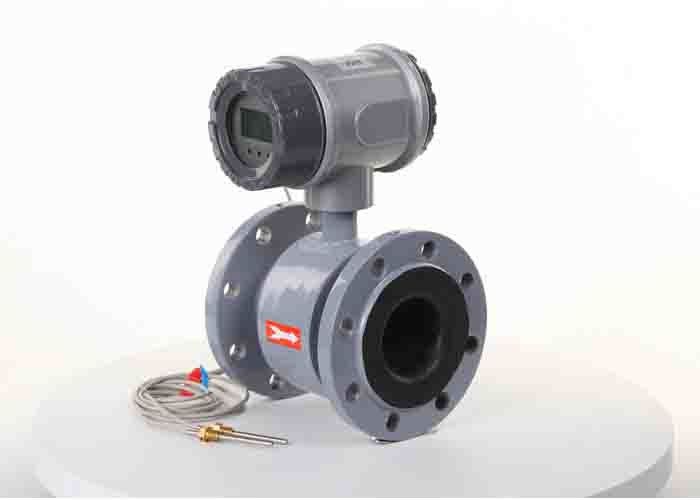

Pengukur Aliran Air Elektromagnetik Air Laut Dengan Liner Karet

Pengukur Aliran Air Elektromagnetik, pemancar aliran magnetik air laut, pengukur panas



Deskripsi

Meteran panas elektromagnetik memanfaatkan hubungan antara laju aliran dan efek pendinginan untuk pengukuran langsung aliran massa.Tanpa bagian yang bergerak dan invasif minimal, meter aliran termal memberikan solusi yang sangat berulang, akurat, berbiaya rendah, mudah dipasang untuk pengukuran aliran dan menghitung konsumsi energi.Kami menyediakan flow meter yang cocok untuk aplikasi di pipa dan saluran, dari DN10 hingga DN2000.

Pengukur panas magnetik kami bekerja berdasarkan induksi elektromagnetik Hukum Faraday.Kami telah memiliki paten kami sendiri: ZL2010 20145263.9 dan ZL2011301682.Ini terdiri dari: pengukuran aliran, unit pengintegrasi panas dan sensor suhu.Meteran magnetik dirancang untuk meningkatkan akurasi dan keandalan penyelesaian perdagangan di HVAC, sistem pendingin udara sentral











Mengukur teori

Flowmeter elektromagnetik, dapat mendeteksi aliran dengan menggunakan Hukum induksi Faraday.Di dalam pengukur aliran magnet, terdapat kumparan elektromagnetik, yang menghasilkan medan magnet, dan elektroda yang menangkap gaya gerak listrik (tegangan).



fitur

• Hampir tidak ada kehilangan tekanan
• Cocok untuk meteran untuk berbagai media cair konduktif
• Tidak Ada Bagian yang Bergerak
• Koneksi port flensa
• Standar RS485
• Cocok untuk diameter Pipa p hingga 2000 mm
• Rasio meteran besar
• Akurasi Tinggi
• 4 hingga 20 mA / Frekuensi / Output pulsa

Data teknis

Nama Produk	Pengukur aliran elektromagnetik
Tipe produk	Lokal|tampilan ringkas	Tampilan jarak jauh	Konverter sinyal
Model	IYF-E	IYF-F	IRT
Diameter Pipa (mm)	DN10-DN2000
Sumber Daya listrik	100-240 VAC / 18-36 VDC
Ketepatan	+ 0,5%	+ 0,5%	+ 0,5%
Konsumsi daya	<6w	<6w	<6w
Peringkat kandang	IP65	IP68	IP65
Suhu cair	-25-120℃	-25-120℃	-25-120℃
Suhu sekitar	-25-50℃	-25-50℃	-25-50℃
Kelembaban relatif	10-90%	10-90%	10-90%
Rasio meteran	1:100	1:100	1:100
Arah aliran	Aliran dua arah	Aliran dua arah	Aliran dua arah
Komunikasi	RS485 / Bacnet	RS485 / Bacnet	RS485 / Bacnet
Keluaran sinyal	4-20mA/Pulsa/Frekuensi	4-20mA/Pulsa/Frekuensi	4-20mA/Pulsa/Frekuensi



Ketepatan

Diameter Pipa (mm)	Kecepatan (m/s)	Ketepatan
3-20	<0,3	+ 0,25% FS
	0,3-1	+ 1,0% Pembacaan
	1-15	+ 0,25% Pembacaan
25-600	0,1-0,3	+ 0,25% FS
	0,3-1	+ Pembacaan 0,5%
	1-15	+ 0,3% Pembacaan
700-3000	<0,3	+ 0,25% FS
	0,3-1	+ 1,0% Pembacaan
	1-15	+ 0,25% Pembacaan

























Pemilihan model



Pemberitahuan tentang pemilihan tipe lokal dan tipe jarak jauh:



Jenis jarak jauh berarti tampilan pemancar dan konverter dipasang di lokasi yang berbeda, disarankan untuk memilih
ketik jarak jauh dalam kondisi berikut:

• Suhu sekitar atau tampilan konverter suhu sinar matahari lebih dari 60
• Kelembaban tinggi atau udara korosif ada
• Getaran pipa yang serius
• Meteran magnetik perlu ditangguhkan atau tenggelam, tidak mudah dibaca
• Kondisi abrasif lainnya

Tidak	Model
	YF	Pengukur aliran elektromagnetik
	TF	Turbin
	VF	suara
	LX	Roda baling-baling
	T	ultrasonik
		Mode tampilan E/F	E: tampilan ringkas/lokal, F: tampilan jarak jauh
			Pipa Dia	Jenis (mm)
			xxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Kode	Ketepatan
			1	+ 0,5% FS
			2	+ 1,0% FS
			3	+ 0,2% FS
				Kode	Tipe
				tidak	Konverter: 12/24 VDC, keluaran pulsa
				SEBUAH	Pemancar: 24VDC, keluaran 4-20mA
				B	Cerdas, baterai Lion, tidak ada tampilan lokal local
				G	Cerdas, tampilan lokal, keluaran 4-20mA
				C1	Cerdas, tampilan lokal, RS485
				C2	Cerdas, tampilan lokal, HART
					Kode	Tipe
					S	Perumahan baja karbon
					L	Perumahan baja tahan karat
					G	Perumahan bertekanan tinggi
					HL	316L elektroda
					HTi	Elektroda titanium
					HTa	Elektroda tanlum
					HC	Elektroda Hastelloy-C
					L1	Media cair
					L2	media gas
					P	Kompensasi tekanan
					T	Kompensasi suhu
					PT	Tekanan & Suhu.Kompensasi
					F	lapisan PTFE
					X	Lapisan karet
Contoh: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, tampilan lokal, Diameter: 100mm, + 0.5%FS, rangka baja karbon, smart, 4-20mA outpt, RS485, elektroda 316L, meteran media cair, liner PTFE























































































Cairan pengukuran yang berlaku:

• Media cair konduktif, konduktivitas > 5 S/ cm
• Berbagai larutan konduktif, larutan air, asam & kaustik
• Bubur abrasif, lumpur dan cairan bantalan gemuk, cairan korosif, air keran kota, air limbah, kotor
  air, limbah, berserat, kental, pabrik kertas, makanan & minuman

Medial pengukuran yang tidak dapat diterapkan

• Gas industri, udara terkompresi, uap, atau cairan dengan kandungan gas yang besar
• Cairan non-konduktif atau konduktif rendah, seperti minyak pelumas, minyak bersih, kriogenik, air pendingin, murni
  air bersih, gas bersih, dll.

Diameter Pipa, volume aliran dan dimensi produk product

dia	Volume aliran (m3/jam)			Dimensi produk (mm)
(mm)	Normal	min	Maks	L	D	H	H1
15	1.5	0,06	9.5	150	95	272	254
20	2.5	0.11	16.9		105	277	254
25	3.5	0.18	26,5		115	283	254
32	6	0,29	43.6		140	297	270
40	10	0,45	67.8		150	307	280
50	15	0,71	106.0	200	165	318	294
65	25	1.19	179.1		185	337	313
80	40	1.81	271.4		200	352	326
100	60	2.83	424.1	250	220	371	344
125	100	4.42	665		250	401	372
150	135	6.36	954	300	285	431	403
200	250	11.3	1696	350	340	486	460
250	375	17.66	2650	400	395	547	511
300	540	25.43	3817	450	445	597	565
350	735	34.62	5195		505	657	620
400	960	45.22	6785	500	565	717	675
450	1200	57.23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Aplikasi industri

Bahan kimia	Makanan & Minuman	Pabrik kertas
Metalurgi	Proteksi lingkungan	Hidrolik
Pertambangan	Tahan karat	Minyak bumi
Farmasi	Pendingin ruangan	Instalasi pengolahan limbah
Desalinasi air laut	Farmasi	Pengolahan air















Keunggulan kompetitif

• Kepatuhan terhadap standar internasional: ISO14001, GB/T28001, ISO9001-2008 / GB/T50430
• Kontrol proses yang ketat
• Peralatan kalibrasi canggih
• tim insinyur

Detail demonstrasi

Produksi PCB inhouse Garis kalibrasi transformator baja silikon



Cara menggunakan pengukur aliran magnetik

Flowmeters ElectroMagnetic mengukur kecepatan cairan konduktif dalam pipa, seperti air, asam, kaustik, dan bubur.Flowmeter magnetik dapat mengukur dengan benar ketika konduktivitas listrik cairan lebih besar dari sekitar 5μS/cm.Hati-hati karena menggunakan pengukur aliran magnetik pada cairan dengan konduktivitas rendah, seperti air deionisasi, air umpan boiler, atau hidrokarbon, dapat menyebabkan pengukur aliran mati dan mengukur aliran nol.
