Tempat asal: | Cina |
---|---|
Nama merek: | Runpaq |
Sertifikasi: | CE, EXD |
Nomor model: | YF-EW80-2 |
Kuantitas min Order: | 1 |
Kemasan rincian: | Karton / kasus kayu |
Waktu pengiriman: | 10-15 hari |
Syarat-syarat pembayaran: | T / T, L / C, D / A, D / P, Western Union |
Menyediakan kemampuan: | 2000 set per bulan |
Sumber Daya listrik: | DC12-24V, AC85-265V | Nama Produk: | meteran aliran laju aliran rendah, meteran air magnetik |
---|---|---|---|
Media cair: | cairan konduktif, air, air limbah, limbah | Keluaran: | 4-20 mA, MC Pulse, frekuensi |
Komunikasi: | Modbus RS485, bacnet, Mbus, GPRS, Nb-iot, Lorawan | Suhu sedang: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃ |
Medium: | air, air laut, cairan konduktif, cairan, konduktivitas> 0,5μs / cm2 | Pemakaian: | sistem pemanas, HVAC, limbah, air limbah, STP, ETP |
Bahan elektroda: | 316L, HB, HC, Pt, Ti | Bahan Liner: | PTFE, karet keras NR |
Cahaya Tinggi: | DN150 Pengukur Aliran Air Elektromagnetik,Pengukur Aliran Air Elektromagnetik HVAC,Pengukur Aliran Elektromagnetik Pipa 2000mm |

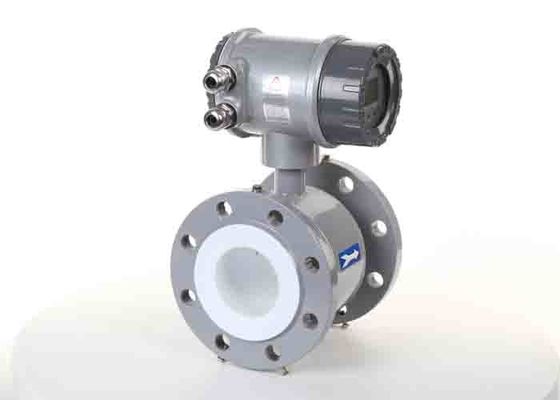

flange pengukur aliran air elektromagnetik, pengukur aliran elektromagnetik rosemount DN150
Deskripsi produk
Pengukur aliran elektromagnetik kompak atau terpisah dirancang untuk pengukuran aliran air.Ini memberikan berbagai liner, elektroda, dan ukuran terluas di industri untuk memenuhi kebutuhan bahkan aplikasi proses yang paling menuntut di berbagai sektor seperti kimia, listrik, minyak & gas dan logam & pertambangan.Pemancar yang kuat mudah digunakan dan memberikan sinyal keluaran yang memenuhi kebutuhan Anda.Anda akan mendapatkan pengukur aliran serbaguna, harga terjangkau, paling akurat yang disesuaikan untuk aplikasi Anda.Pengukur aliran dengan fungsionalitas dasar, pengiriman singkat, dan dokumentasi yang sederhana dan dapat dipahami dengan jelas
Mengukur teori meteran aliran magnetik
Pengukur aliran elektromagnetik, mengukur aliran dengan menggunakan Hukum induksi Faraday.Di dalam pengukur aliran magnet, terdapat kumparan elektromagnetik, yang menghasilkan medan magnet, dan elektroda yang menangkap gaya gerak listrik (tegangan).
fitur
Aplikasi
AIR KOTA
CAIRAN INDUSTRI
AIR LIMBAH
IRIGASI
BAHAN KIMIA
SUMBER DAYA LISTRIK
FARMASI
MAKANAN
TANAMAN KERTAS
TAMBANG METALURGI
Data teknis
Nama Produk | Pengukur aliran elektromagnetik | ||
Tipe produk | Lokal|tampilan ringkas | Tampilan jarak jauh | Konverter sinyal |
Model | IYF-E | IYF-F | IRT |
Diameter Pipa (mm) | DN10-DN2000 | ||
Sumber Daya listrik | 100-240 VAC / 18-36 VDC | ||
Ketepatan | + 0,5% | + 0,5% | + 0,5% |
Konsumsi daya | <6w | <6w | <6w |
Peringkat kandang | IP65 | IP68 | IP65 |
Suhu cair | -25-120℃ | -25-120℃ | -25-120℃ |
Suhu sekitar | -25-50℃ | -25-50℃ | -25-50℃ |
Kelembaban relatif | 10-90% | 10-90% | 10-90% |
Rasio meteran | 1:100 | 1:100 | 1:100 |
Arah aliran | Aliran dua arah | Aliran dua arah | Aliran dua arah |
Komunikasi | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Keluaran sinyal | 4-20mA/Pulsa/Frekuensi | 4-20mA/Pulsa/Frekuensi | 4-20mA/Pulsa/Frekuensi |
Ketepatan
Diameter Pipa (mm) | Kecepatan (m/s) | Ketepatan |
3-20 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% Pembacaan | |
1-15 | + 0,25% Pembacaan | |
25-600 | 0,1-0,3 | + 0,25% FS |
0,3-1 | + Pembacaan 0,5% | |
1-15 | + 0,3% Pembacaan | |
700-3000 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% Pembacaan | |
1-15 | + 0,25% Pembacaan |
Pemilihan model
Pemberitahuan tentang pemilihan tipe lokal dan tipe jarak jauh:
Jenis jarak jauh berarti tampilan pemancar dan konverter dipasang di lokasi yang berbeda, disarankan untuk memilih
ketik jarak jauh dalam kondisi berikut:
Tidak | Model | ||||||||
YF | Pengukur aliran elektromagnetik | ||||||||
TF | Turbin | ||||||||
VF | suara | ||||||||
LX | Roda baling-baling | ||||||||
T | ultrasonik | ||||||||
Mode tampilan E/F | E: tampilan ringkas/lokal, F: tampilan jarak jauh | ||||||||
Pipa Dia | Jenis (mm) | ||||||||
xxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Kode | Ketepatan | ||||||||
1 | + 0,5% FS | ||||||||
2 | + 1,0% FS | ||||||||
3 | + 0,2% FS | ||||||||
Kode | Tipe | ||||||||
tidak | Konverter: 12/24 VDC, keluaran pulsa | ||||||||
SEBUAH | Pemancar: 24VDC, keluaran 4-20mA | ||||||||
B | Cerdas, baterai Lion, tidak ada tampilan lokal local | ||||||||
G | Cerdas, tampilan lokal, keluaran 4-20mA | ||||||||
C1 | Cerdas, tampilan lokal, RS485 | ||||||||
C2 | Cerdas, tampilan lokal, HART | ||||||||
Kode | Tipe | ||||||||
S | Perumahan baja karbon | ||||||||
L | Perumahan baja tahan karat | ||||||||
G | Perumahan bertekanan tinggi | ||||||||
HL | 316L elektroda | ||||||||
HTi | Elektroda titanium | ||||||||
HTa | Elektroda tanlum | ||||||||
HC | Elektroda Hastelloy-C | ||||||||
L1 | Media cair | ||||||||
L2 | media gas | ||||||||
P | Kompensasi tekanan | ||||||||
T | Kompensasi suhu | ||||||||
PT | Tekanan & Suhu.Kompensasi | ||||||||
F | lapisan PTFE | ||||||||
X | Lapisan karet | ||||||||
Contoh: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, tampilan lokal, Diameter: 100mm, + 0.5%FS, rangka baja karbon, smart, 4-20mA outpt, RS485, elektroda 316L, meteran media cair, liner PTFE |
Cairan pengukuran yang berlaku:
Medial pengukuran yang tidak dapat diterapkan
Diameter Pipa, volume aliran dan dimensi produk product
dia | Volume aliran (m3/jam) | Dimensi produk (mm) | |||||
(mm) | Normal | min | Maks | L | D | H | H1 |
15 | 1.5 | 0,06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Aplikasi industri
Bahan kimia | Makanan & Minuman | Pabrik kertas |
Metalurgi | Proteksi lingkungan | Hidrolik |
Pertambangan | Tahan karat | Minyak bumi |
Farmasi | Pendingin ruangan | Instalasi pengolahan limbah |
Desalinasi air laut | Farmasi | Pengolahan air |
Keunggulan kompetitif
Detail demonstrasi
Produksi PCB inhouse Garis kalibrasi transformator baja silikon
Cara menggunakan pengukur aliran magnetik
Flowmeters ElectroMagnetic mengukur kecepatan cairan konduktif dalam pipa, seperti air, asam, kaustik, dan bubur.Flowmeter magnetik dapat mengukur dengan benar ketika konduktivitas listrik cairan lebih besar dari sekitar 5μS/cm.Hati-hati karena menggunakan pengukur aliran magnetik pada cairan dengan konduktivitas rendah, seperti air deionisasi, air umpan boiler, atau hidrokarbon, dapat menyebabkan pengukur aliran mati dan mengukur aliran nol.
