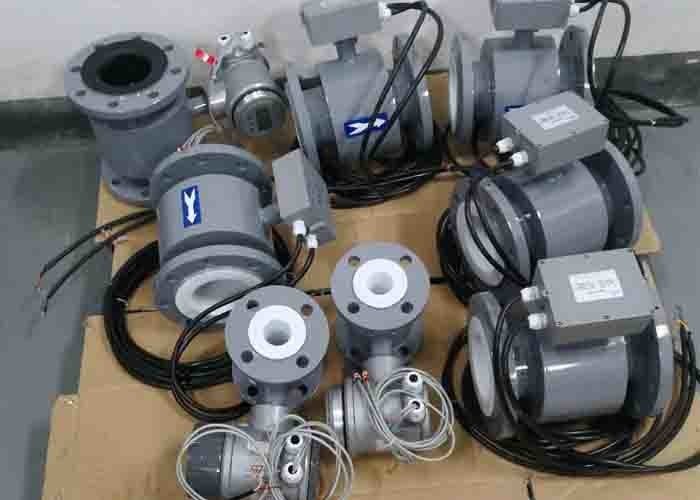

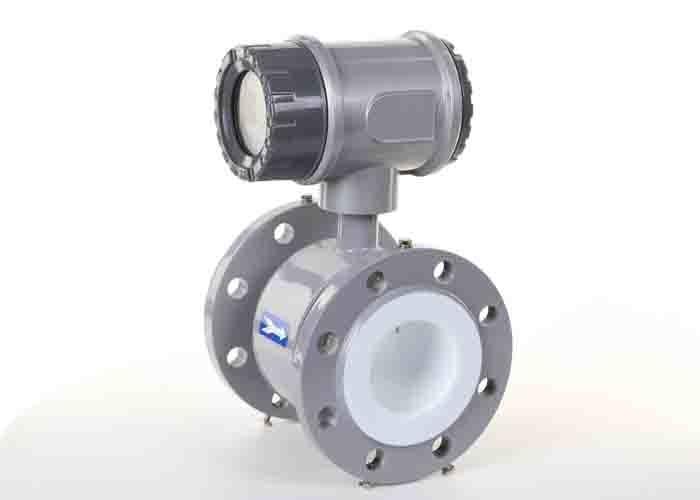

Pengukur Aliran Induktif Magnetik Flensa Komunikasi GPRS Baca dari Jarak Jauh

meteran air pemancar aliran elektromagnetik elektromagnetik meteran aliran air



Mengukur teori

Pengukur aliran elektromagnetik, dapat mendeteksi aliran dengan menggunakan Hukum induksi Faraday.Di dalam pengukur aliran magnet, terdapat kumparan elektromagnetik, yang menghasilkan medan magnet, dan elektroda yang menangkap gaya gerak listrik (tegangan).



Deskripsi

Pemancar aliran elektromagnetik generasi baru kami, dengan kalkulator energi yang kokoh dan kuat yang ideal untuk instalasi komersial dan industri dengan berbagai kemungkinan komunikasi.Ini memenuhi persyaratan IP67 yang menjamin bahwa meteran tahan terhadap debu, kelembaban dan air, memastikan bahwa tidak peduli seberapa buruk kondisinya, meteran akan terus mengukur secara akurat.

Kalkulator dapat dibaca dari jarak jauh menggunakan berbagai macam metode komunikasi, beberapa di antaranya sudah terpasang seperti output berdenyut dan 4 output analog.

Ini adalah kalkulator energi termal kelas atas untuk aplikasi industri.Terlindung secara efektif dari debu dan kelembaban serta tampilan dengan cahaya latar.Berbagai macam fungsi bawaan menjadikan meteran energi ini solusi kotak tunggal.



fitur

• Hampir tidak ada kehilangan tekanan
• Cocok untuk meteran untuk berbagai media cair konduktif
• Tidak Ada Bagian Yang Bergerak
• Flensa koneksi port
• Standar RS485
• Cocok untuk pipa diameter p sampai 2000 mm
• Rasio meteran besar
• Akurasi Tinggi
• 4 hingga 20 mA / Output frekuensi / pulsa

Data teknis

Nama Produk	Pengukur aliran elektromagnetik
Tipe produk	Lokal | tampilan kompak	Tampilan jarak jauh	Konverter sinyal
Model	IYF-E	IYF-F	IRT
Diameter Pipa (mm)	DN10-DN2000
Sumber Daya listrik	100-240 VAC / 18-36 VDC
Ketepatan	+ 0,5%	+ 0,5%	+ 0,5%
Konsumsi daya	<6w	<6w	<6w
Peringkat kandang	IP65	IP68	IP65
Suhu cairan	-25-120 ℃	-25-120 ℃	-25-120 ℃
Suhu lingkungan	-25-50 ℃	-25-50 ℃	-25-50 ℃
Kelembaban relatif	10-90%	10-90%	10-90%
Rasio meteran	1: 100	1: 100	1: 100
Arah aliran	Aliran dua arah	Aliran dua arah	Aliran dua arah
Komunikasi	RS485 / Bacnet	RS485 / Bacnet	RS485 / Bacnet
Output Sinyal	4-20mA / Pulsa / Frekuensi	4-20mA / Pulsa / Frekuensi	4-20mA / Pulsa / Frekuensi



Ketepatan

Pipa Dia (mm)	Kecepatan (m / s)	Ketepatan
3-20	<0,3	+ 0,25% FS
	0,3-1	+ 1,0% Pembacaan
	1-15	+ 0,25% Pembacaan
25-600	0,1-0,3	+ 0,25% FS
	0,3-1	+ 0,5% Pembacaan
	1-15	+ 0,3% Pembacaan
700-3000	<0,3	+ 0,25% FS
	0,3-1	+ 1,0% Pembacaan
	1-15	+ 0,25% Pembacaan

























Pemilihan model



Perhatikan pemilihan tipe lokal dan tipe jarak jauh:



Tipe jarak jauh berarti tampilan pemancar dan konverter dipasang di lokasi yang berbeda, disarankan untuk memilih
ketik jarak jauh dalam kondisi berikut:

• Suhu lingkungan atau tampilan konverter suhu sinar matahari lebih dari 60 ℃
• Kelembaban tinggi atau udara korosif ada
• Getaran pipa yang serius
• Meteran magnet perlu ditangguhkan atau direndam, tidak mudah dibaca
• Kondisi abrasif lainnya

Tidak	Model
	YF	Pengukur aliran elektromagnetik
	TF	Turbin
	VF	Votex
	LX	Roda baling-baling
	T	Ultrasonik
		Mode tampilan E / F.	E: tampilan kompak / lokal, F: tampilan jarak jauh
			Pipa Dia	Jenis (mm)
			xxxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Kode	Ketepatan
			1	+ 0,5% FS
			2	+ 1,0% FS
			3	+ 0,2% FS
				Kode	Tipe
				N	Konverter: 12/24 VDC, keluaran pulsa
				SEBUAH	Pemancar: 24VDC, keluaran 4-20mA
				B	Cerdas, baterai Lion, tidak ada tampilan lokal
				G	Cerdas, tampilan lokal, keluaran 4-20mA
				C1	Cerdas, tampilan lokal, RS485
				C2	Cerdas, tampilan lokal, HART
					Kode	Tipe
					S	Perumahan baja karbon
					L	Rumah baja tahan karat
					G	Perumahan bertekanan tinggi
					HL	Elektroda 316L
					HTi	Elektroda titanium
					HTa	Elektroda tantlum
					HC	Elektroda Hastelloy-C
					L1	Media cair
					L2	Media gas
					P.	Kompensasi tekanan
					T	Kompensasi suhu
					PT	Tekanan & SuhuKompensasi
					F	Kapal PTFE
					X	Lapisan karet
Sampel: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, tampilan lokal, Dia: 100mm, + 0,5% FS, rumah baja karbon, cerdas, keluaran 4-20mA, RS485, elektroda 316L, meteran media cair, liner PTFE























































































Cairan pengukur yang berlaku:

• Media cair konduktif, konduktivitas> 5 µS / cm
• Berbagai larutan konduktif berair, larutan air, asam & kaustik
• Bubur abrasif, lumpur dan cairan bantalan gemuk, cairan korosif, air keran kota, air limbah, kotor
  air, limbah, berserat, kental, pabrik kertas, makanan & minuman

Medial pengukuran yang tidak berlaku

• Gas industri, udara tekan, uap, atau cairan dengan kandungan gas besar
• Cairan bersifat non-konduktif atau konduktif rendah, seperti minyak pelumas, minyak bersih, kriogenik, air pendingin, murni
  air, gas bersih, dll.

Diameter Pipa, volume aliran dan dimensi produk

Dia	Volume aliran (m3 / jam)			Dimensi produk (mm)
(mm)	Normal	Min	Max	L	D	H	H1
15	1.5	0,06	9.5	150	95	272	254
20	2.5	0.11	16.9		105	277	254
25	3.5	0.18	26.5		115	283	254
32	6	0.29	43.6		140	297	270
40	10	0.45	67.8		150	307	280
50	15	0.71	106.0	200	165	318	294
65	25	1.19	179.1		185	337	313
80	40	1.81	271.4		200	352	326
100	60	2.83	424.1	250	220	371	344
125	100	4.42	665		250	401	372
150	135	6.36	954	300	285	431	403
200	250	11.3	1696	350	340	486	460
250	375	17.66	2650	400	395	547	511
300	540	25.43	3817	450	445	597	565
350	735	34.62	5195		505	657	620
400	960	45.22	6785	500	565	717	675
450	1200	57.23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Aplikasi industri

Bahan kimia	Makanan & Minuman	Pabrik kertas
Metalurgi	Proteksi lingkungan	Hidrolik
Pertambangan	Tahan karat	Minyak bumi
Farmasi	Pendingin ruangan	Instalasi pengolahan limbah
Desalinasi air laut	Farmasi	Pengolahan air















Keunggulan kompetitif

• Kepatuhan terhadap standar internasional: ISO14001, GB / T28001, ISO9001-2008 / GB / T50430
• Kontrol proses yang ketat
• Peralatan kalibrasi lanjutan
• Tim insinyur

Detail demonstrasi

Produksi PCB internal Jalur kalibrasi transformator baja silikon



Cara menggunakan pengukur aliran magnet

Pengukur aliran ElectroMagnetic mengukur kecepatan cairan konduktif dalam pipa, seperti air, asam, kaustik, dan bubur.Pengukur aliran magnet dapat mengukur dengan benar ketika konduktivitas listrik cairan lebih besar dari sekitar 5μS / cm.Hati-hati karena menggunakan pengukur aliran magnet pada fluida dengan konduktivitas rendah, seperti air deionisasi, air umpan boiler, atau hidrokarbon, dapat menyebabkan pengukur aliran mati dan mengukur aliran nol.
