Bangunan Hijau, Emisi Karbon Rendah
| Tempat asal: | Cina |
|---|---|
| Nama merek: | Runpaq |
| Sertifikasi: | CE |
| Nomor model: | 8073-DRF01 |
| Kuantitas min Order: | 50 buah |
| Harga: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| Kemasan rincian: | kotak + karton sampah + palet |
| Waktu pengiriman: | 15-21 hari |
| Syarat-syarat pembayaran: | L / C, T / T, D / A, D / P, Western Union |
| Menyediakan kemampuan: | 200000 set / bulan |
| Diameter: | DN8-20 (katup bola 3 arah) | Tekanan: | 10 bar / PN10 / 1,0 Mpa / 150 psi |
|---|---|---|---|
| bekerja saat ini: | <80 mA | Tegangan: | DC3-6V / DC12-24V / AC85-265V / AC230V |
| kekuasaan: | <2W | momen: | 2.5 NM |
| Buka / Tutup waktu: | <8 Detik | Nama Produk: | kontrol katup pemanas di bawah lantai |
| Menyoroti: | Katup Zona Boiler dN15,katup pemanas di bawah lantai dN15,Katup Zona Boiler 1 |
||

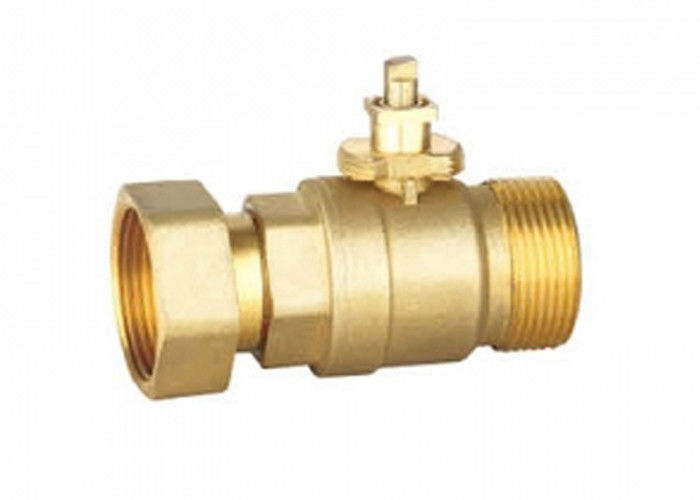

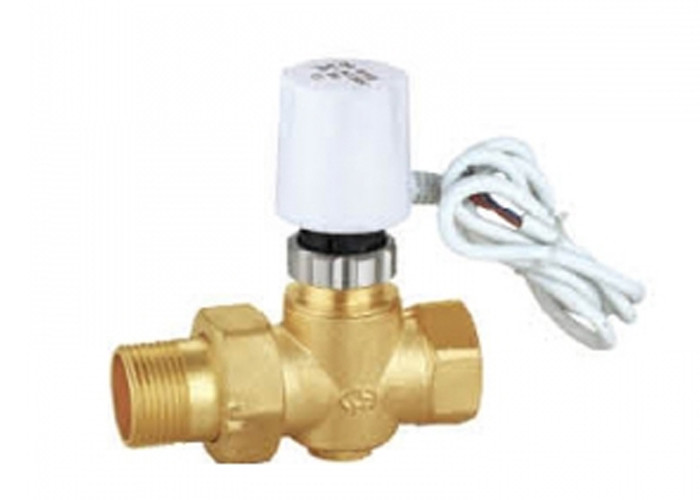

Katup zona, katup pemanas 3 Arah Kuningan dN15, katup kontrol air tahan karat untuk boiler
Deskripsi Produk
Katup zona, dapat berupa katup pemanas 3 arah, atau katup pemanas lurus 2 arah, dipasang di sisi panas atau sisi luar boiler dari loop pipa pemanas, sehingga katup terkena suhu yang lebih tinggi dan lebih menekan.Katup bola kontrol dipasang mundur: katup harus dipasang sedemikian rupa sehingga tanda panah pada badan katup cocok dengan arah aliran air panas.
fitur
1. Jangka hidup layanan ong ekstrim;
2. Manual Override, katup dapat dioperasikan saat listrik mati;
3. Indikator dimensi dan posisi mini
4. Kinerja penyegelan yang baik, kandang IP65
Aplikasi
Keuntungan
| Tidak. | Milik kita | Produk normal |
| Segel poros katup | Segel empat kali lipat | Segel ganda |
| Segel kacang | Lapisan lem super anaerobik otomatis, Pengencangan torsi yang konsisten | Lem anaerobik manual, pengencangan torsi yang tidak merata dan tidak konsisten |
| Segel antara badan katup dan rumah | Alur segel | tidak ada |
| Torsi | Halus dan ringan | Berat, tidak konsisten |
| Drainase | Iya | tidak ada |
Data teknis
| Model | 20P-1.0B |
| Bekerja Amp (mA) | Maks 80 |
| Perlindungan | IP65 |
| Daya (W) | <2 |
| Operasikan Tekanan (Mpa) | PN10 |
| Torsi (NM) | 2 |
| Jarak dia | DN8-32 (Lurus);DN15-20 (Tee, tiga arah) |
| Buka / tutup (S) | Lurus: <7s;Tiga cara: <13s |
| Volt kerja.(V) | DC3-6V, DC12V |
| Suhu media (℃) | 0-90 |
| Kontrol | CR01, CR02, CR05 |
| Bahan bodi katup | Port koneksi | Diameter | D | L | H | W |
| (mm) | (Kg) | |||||
| Kuningan | Kedua benang betina berdiameter penuh | DN8 | 8 | 46 | 31 | 0.232 |
| DN10 | 8 | 46 | 31 | 0.231 | ||
| DN15 | 15 | 57 | 38 | 0.308 | ||
| DN20 | 15 | 66 | 38 | 0,389 | ||
| DN25 | 20 | 72 | 47 | 0.478 | ||
| Vertikal 3 arah | DN15 | 12 | 63 | 49 | 0.31 | |
| DN20 | 15 | 66 | 53 | 0,367 | ||
| Benang wanita-pria | DN15 | 15 | 63 | 38 | 0.307 | |
| DN20 | 15 | 66 | 38 | 0.337 | ||
| DN32 | 20 | 76 | 50 | 0,569 | ||
| Keduanya benang laki-laki | DN15 | 15 | 68 | 38 | 0.299 | |
Opsi kabel
1. menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh
2. Hubungkan SW ke CLOSE, valve menutup, mendapatkan posisi, secara otomatis mati, valve tetap pada posisi side pass (tertutup penuh)
1. menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh
2. Hubungkan SW ke CLOSED, valve menutup, mendapatkan posisi, secara otomatis mati, valve tetap pada posisi side pass (tertutup penuh)
Catatan: AC24V / AC220V hanya dapat digunakan untuk katup listrik seri 50K
1.Menghubungkan SW, katup terbuka, mendapatkan posisi, secara otomatis mati, katup tetap pada posisi terbuka penuh
2. memutuskan SW, katup menutup, mendapatkan posisi, secara otomatis mati, katup tetap posisi melewati samping (tertutup penuh)
Catatan: Jika daya adalah tegangan DC dan Kabel Merah adalah "+", Kabel Biru adalah "-"
1. menghubungkan SW ke OPEN, katup terbuka, mendapatkan posisi, secara otomatis mati, posisi katup tetap terbuka penuh
2. menghubungkan SW ke CLOSE, katup menutup, mendapatkan posisi dan secara otomatis mati, posisi katup tetap tertutup sepenuhnya
Catatan: AC24V / AC220V hanya dapat digunakan untuk katup listrik seri 50K
1.Menghubungkan SW dan OPEN, katup terbuka, mendapatkan posisi kabel hijau mengeluarkan sinyal OLS, pengontrol menguji sinyal OLS, menghubungkan SW ke STOP, katup berhenti dan posisi tetap terbuka penuh
2. Menghubungkan SW dan CLOSE, katup ditutup, dapatkan posisi kabel merah mengeluarkan sinyal CLS, pengontrol menguji sinyal CLS, sambungkan SW ke STOP, katup berhenti dan posisi tetap tertutup sepenuhnya,
Catatan: Pastikan kabel sinyal "merah", "hitam" dan "hijau" dihubungkan terlebih dahulu, kemudian sambungkan kabel daya "kuning" dan "biru".
